Instalação de dutos

Seguindo a filosofia de sempre apresentar a solução ideal para qualquer desafio enfrentado na engenharia geotécnica, a Brasfond oferece diversas técnicas e tecnologias para instalação de dutos para transporte de gás, petróleo e derivados, atendendo a diferentes objetivos operacionais.

Pipeline Insertion System
Tecnologia de inserção de dutos desenvolvida pela Brasfond, com patente mundial.

OS DUTOS SÃO O MEIO MAIS ECONÔMICO PARA TRANSPORTAR GRANDES VOLUMES DE PETRÓLEO, DERIVADOS E GÁS NATURAL

O escoamento de petróleo e derivados entre as fontes de produção, refinarias e centros de consumo pode ser realizado através de navios, caminhões-tanque e dutos. Entretanto, os oleodutos, gasodutos e polidutos são geralmente o meio mais econômico para transportar grandes volumes de petróleo, derivados e gás natural por grandes distâncias.

A Brasfond oferece os seguintes serviços para instalação de dutos:

Pipeline Insertion System

A Brasfond desenvolveu e patenteou uma nova tecnologia de inserção de tubos, composta de um equipamento "pipeline inserter", com sistema de suporte da tubulação e solda automatizada. O Pipeline Insertion System tem patente mundial US 8,727,666 B2.

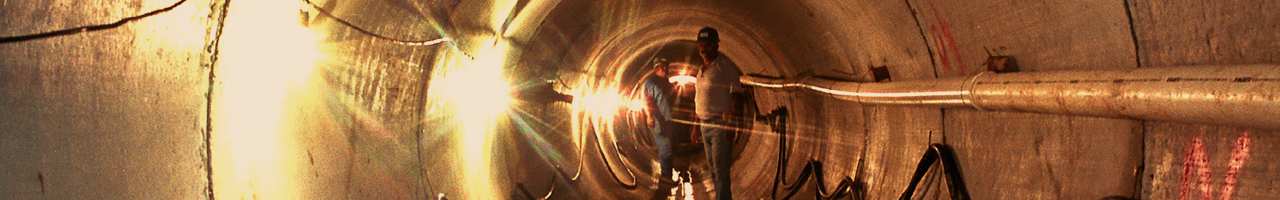

O sistema é projetado para instalar dutos tanto em túneis como em galerias subterrâneas de grandes extensões. Pode também ser utilizado no lançamento de dutos em valas a céu aberto e travessia de pântanos e áreas alagadas.

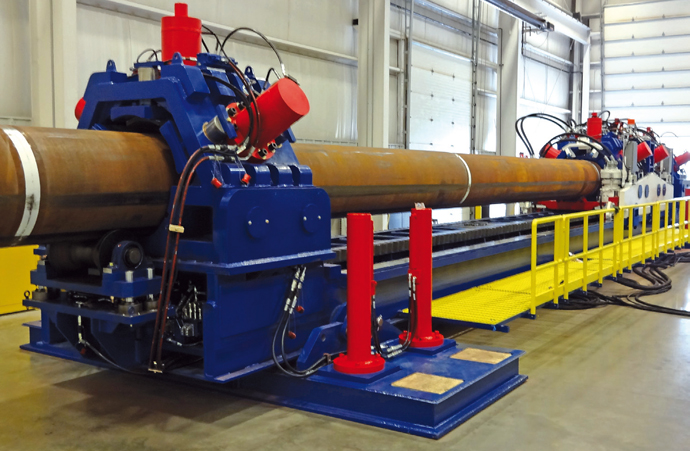

Pipeline Insertion System

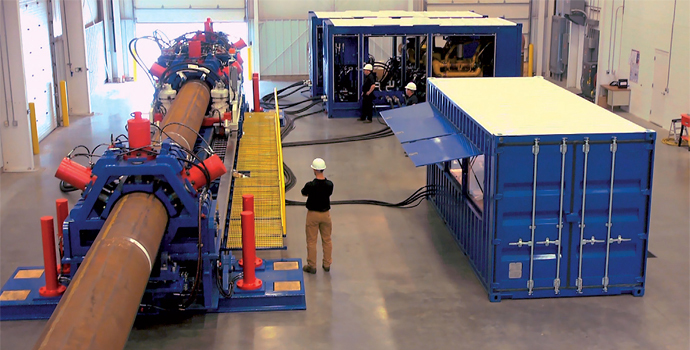

Vista do equipamento e cabine de controle.

Execução de Shafts Profundos

A Brasfond introduziu recentemente no Brasil uma tecnologia inédita de perfuração de Shafts Profundos denominado Blind Shaft. Este método, ao contrario do processo Raise Boring, executa o alargamento do Furo Piloto a partir da superfície, ou seja, de cima para baixo, o que dispensa a existência prévia de túnel ou de galeria no extremo inferior da perfuração, propiciando numa diminuição significativa do prazo da obra.

Rápido e Seguro, o Blind Shaft atinge profundidades superiores à 800 metros e diâmetros até 8,00 metros, alargados em uma única fase. A utilização de motores de fundo (Rotary Vertical Drilling System) de última geração na perfuração do Furo Piloto confere ao processo uma capacidade única na manutenção da verticalidade do furo, obtendo resultados inferiores à 0,10% de desvio vertical.

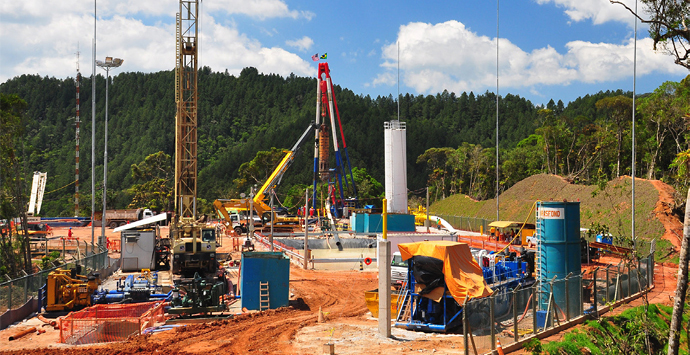

GASTAU / Gasoduto Taubaté-Caraguatatuba - São Paulo
Execução de 04 Shafts de 2,00 metros de diâmetro e 560.00 metros de profundidade pelo método Blind Shaft.

Perfuração direcional de grande diâmetro (HDD)

A Perfuração Direcional de Grande Diâmetro (HDD) é o processo no qual atravessam-se dutos ou cabos sob grandes áreas (construídas ou não) sem a necessidade de abrir-se valas, sendo um processo não destrutivo.

Como principais vantagens de sua utilização destacam-se a precisão na execução da obra e o baixo índice de impacto ambiental. A Brasfix já instalou mais de 15.000 metros de tubulação, em sua maioria gasodutos, com travessias sob rios, lagos, igarapés e maciços rochosos.

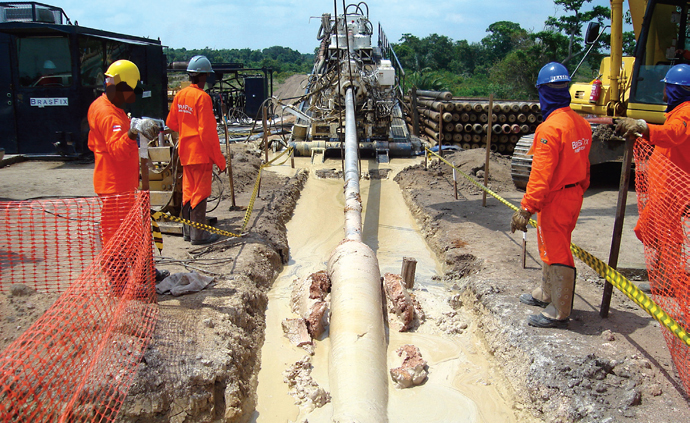

Gasoduto Urucu-Manaus - Manacapuru/AM
Perfuração de grande diâmetro até 36" e instalação de coluna de dutos de 20" + 4", totalizando mais de 4.000 metros de dutos instalados.


Saiba mais sobre a Instalação de dutos para transporte de gás, petróleo e derivados

Características técnicas, metodologias executivas, estudos de casos.
